Jaringan VOIP Sederhana






Disusun oleh :
Azis Tastiana
XI Teknik Komputer & Jaringan B
Komunikasi Data



SMK Negeri 1 Cimahi
======================
11.Skenario rill penerapan VOIP
a.                  Pada suatu hari saya diberi tugas oleh guru Teknik Komputer dan Jaringan Untuk membangun sebuah jaringan VOIP, yang bertujuan untuk saling mengkoneksikan antara client dan server, yang dimana disini dibangun 3 buah server dan masing-masing server tersebut terdapat 3 klient dengan menggunakan media handphone, laptop, ip phone(bila ada).
sehingga dapatnya terhubung antara client server yang satu dengan client server yang lainnya.
            sehingga saya buatlah jaringan VOIP dengan server nya menggunakan Elastix, dan untuk Client nya saya menggunakan sebuah software Zoiper, untuk servernya sendiri saya menginstallnya di Virtualbox. Dan disini juga saya menggunakan sebuah topologi dan protokol , untuk protokolnya sendiri saya menggunakan 2 protokol, yang pertama protokol yang saya gunakan untuk server menggunakan IAX dan client menggunakan protokol SIP.


12.Gambar Topologi dan Pengalokasian nomor Extension VOIP




Contoh Pengalokasian Nomor Extension


Server 1
(absen 3)
Media
Nomor Extension
Password
Ip phone
0301
Jaringan666
Handphone
0302
Jaringan666
Laptop
0303
Jaringan666





Server 2
(absen 4)
Ip phone
0401
Jaringan666
Handphone
0402
Jaringan666
Laptop
0403
Jaringan666





Server 3
(absen 5)
Ip phone
0501
Jaringan666
Handphone
0502
Jaringan666
Laptop
0503
Jaringan666
















13.      Spesifikasi
a.      Ip Phone
b.      Smartphone
-          Samsung Galaxy Grand Prime SM_G531H
-          OS Android 5.1.1 Lollipop
-          Processor Qualqomm MSM8916 snapdragon 410 quad-coer 1.2 GHz
-          RAM 1 GB
-          Internal Storage 8GB
-          Softphone menggunakan Zoiper

c.       Laptop
-          BYON
-          Processor Intel Pentium dual
-          RAM 3 GB
-          Harddisk 300 GB
-          OS Windows7
-          System type 64-bit operating system
-          Menggunakan VirtualBox Dan OS Elastix untuk membuat server
-          Google Chrome untuk membuka Kontrol Konfigurasi Elastix
-          Softhone Menggunakan Zoiper

24.      Langkah Kerja Praktek
a.      Langkah membangun server VOIP
-          Langkah pertama install server Elastix diVirtualbox

-          Setelah installasi selesai masukkan usernamenya sebagai root dan passwordnya sesuai yang anda buat sewaktu menginstall. Lalu akan muncul IP .
-          Lalu masukkan IP yang muncul di Server tersebut dan tuliskan Dibrowser anda. Lalu akan muncul seperti tampilan dibawah, anda klik lanjutan, lalu klik IP yang berada dibawah.


-          Lalu masukkan username dengan isian admin dan passwordnya sesuai yang anda setting.
-          Selanjutnya masuk kedalam menu PBX, lalu jika ada menu add extension pilih device nya Generic SIP lalu submit
-          Lalu akan muncul tampilan register . yang pertama anda masukkan Display Name, SIP Alias dan Outbound CID

-          Lalu masukkan Seccretnya sesuai yang anda inginkan


-          Lalu dibagian recording anda alwayskan semuanya









-          Setelah selesai, masuk kedalam menu PBX ,lalu ke menu tool
-          Lalu klik menu asteriks file editor lalu cari sip.conf dan extension.conf.

-          Pada sif.conf, tambahkan beberapa script seperti pada digambar. Setelah selesai klik save lalu reload asterik

Cat : nomor extensi, IP Address dan atribut lainnya sesuai dengan yang anda buat

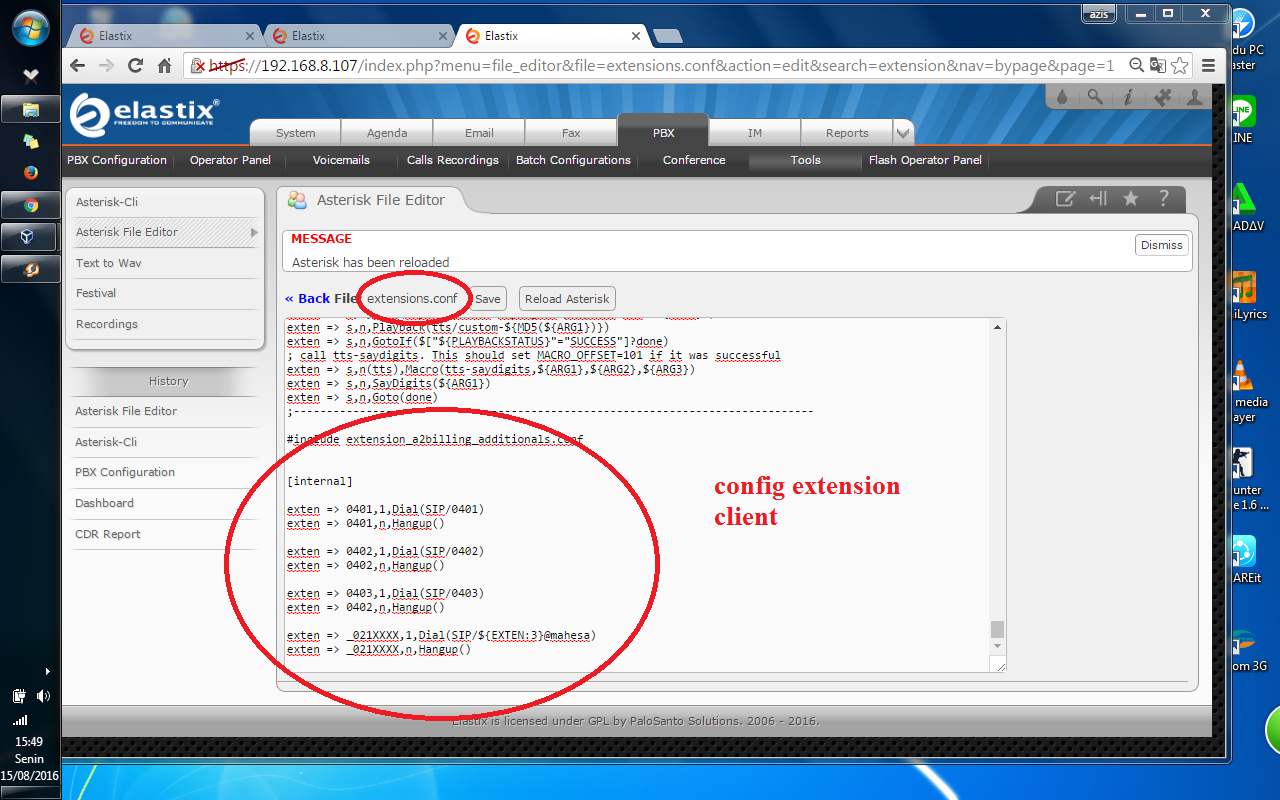

-          Pada extension.conf tambahkan juga script seperti gambar dibawah.
setelah selesai klik save lalu reload.

-
b.      Langkah konfigurasi/setting klient agar terhubung dengan jaringan VOIP

KONFIGURASI LAPTOP
-          Buka aplikasi zoiper lalu klik dropdown setting dan preferensi

-          Klik Creat account untuk membuat akun baru, lalu setelah muncul jendela akun wizard. Pilih SIP lalu klik Next.

-          Isi setiap form yang muncul, kecuali Outbond/Domain proxy, lalu klik Next. Isi username@host dengan nomor ekstensi @IP Address, lalu isi password  sesuai yang dibuat di Elastix dan account name sesuai keinginan anda


-          Apabila berhasil akan muncul tampilan seperti dibawah


KONFIGURASI SMARTPHONE
-         Masuk ke tab Config, lalu tekan menu Accounts. Setelah itu, tekan Add Account

-          Lalu akan ada pertanyaan Do you already have an account?, jawab Yes. Dan pilih Manual configuration pada pilihan selanjutnya

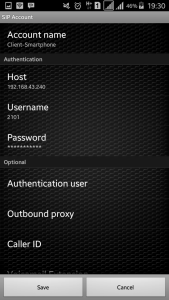

-          Pilih SIP lalu isi semua data yang ada sesuai dengan data yang sudah didaftarkan di Elastix


-          Apabila sudah selesai, maka akan muncul akun baru dengan tanda centang berwarna hijau
