Membuat Jaringan LAN - Rancang Bangun

Agustus 16, 2016

Disusun oleh :

Azis Tastiana

XI Teknik Komputer & Jaringan B

Rancang Bangun Jaringan

SMK Negeri 1 Cimahi

======================

1. Skenario Real Jaringan komputer

Disuatu sekolah terdapat ruangan yang didalamnya terdapat 10 Client Dan sekolah tersebut mempunyai layanan yang hanya dapat mengirim email, dan browsing , sekolah tersebut memakai topologi dan menggunakan beberapa perangkat agar sekolah tersebut dapat melakukan browsing dan mengirim sebuah email ,untuk itu saya membuatnya di sebuah software Cisco Paket Tracer, dan perangkat yang dibutuhkannya yaitu AP , server, switch 16 port, dan 10 PC untuk Client.

2. Topologi dan denah.

a. Topologi Jaringan LAN

b. Denah Ruangan

3. Spesifikasi Komponen pembentuk jaringan

a. Spesifikasi Server

· Prosesor : Intel Core i3

· RAM : 4 GB

· HDD : 500 GB

· VGA : NVIDIA GeForce GT 635M

· OS : Windows 7

b. Spesifikasi Client

· Prosesor : Intel Core i3

· RAM : 4 GB

· HDD : 500 GB

· VGA : NVIDIA GeForce GT 635M

· OS : Windows 7

c. Spesifikasi switch

· Jumlah Port : 16 port

d. Spesifikasi Kabel

· Kabel : UTP

· Tipe : Straight

4. IP Address yang digunakan

Kompute	IP Address	Subnet Mask
Server	192.168.43.11	255.255.255.240
Client 1	192.168.43.1	255.255.255.240
Client 2	192.168.43.2	255.255.255.240
Client 3	192.168.43.3	255.255.255.240
Client 4	192.168.43.4	255.255.255.240
Client 5	192.168.43.5	255.255.255.240
Client 6	192.168.43.6	255.255.255.240
Client 7	192.168.43.7	255.255.255.240
Client 8	192.168.43.8	255.255.255.240
Client 9	192.168.43.9	255.255.255.240
Client 10	192.168.43.10	255.255.255.240

5. Layanan Internet Yang dapat diakses oleh client

a. E-mail

b. WWW

6. Spesifikasi Koneksi Internet

a. Nama ISP : Indihome (PT.Telkom INdonesia)

b. Bandwith : 10 Mbps

7. Hasil Praktikum
Hasil praktikum saya yaitu membuat Client-Client agar dapat terhubung dengan Client lain dan dapat browsing.

a. Test Koneksi antar Client dan server

· Langkah pertama buat 10PC Client, switch, modem, dan server.

· Langkah selanjutnya masukk kedalam server pilih menu Desktop dan atur IP Address, subnetmask dan default gateway

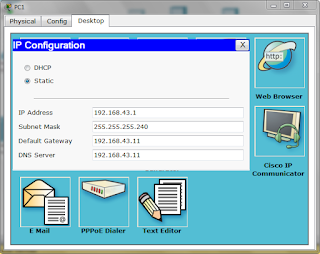

· Selanjutnya atur client IP Address, Subnet mask, dan Gateway

· Setelah itu coba anda ping salah satu Client ke server , jika terhubung seperti gambar di bawah.

b. Menghubungkan Client-Client untuk EMAIL

· setting kembali server, pilih menu DHCP, atur defautl gateway, DNS, Start IP address, subnet mask Server sesuai IP Server, lalu klik Add dan save

· Kemudian masuk menu EMAIl. Lalu masukkan domain name sesuai yang anda inginkan. Lalu klik set

lalu isi username dan password untuk Client-Client anda agar dapat mengrim Email. Jika sudah klik tanda “+”

· Lalu klik salah satu klient masuk menu desktop dan pilih email. Lalu isi semua form tersebut. Utuk incoming dan outgoing mail server sesuai IP Server, untuk usename dan passwordnya mengisi sesuai yang telah terdaftar di server , lalu klik save

Catatan : lakukan juga kesemua Client yang anda buat

PERCOBAAN

· Pada PC1 megirim kepada PC yang lainnya .

Langkah pertama masuk kedalam menu email pilih compose
untuk to (mengirim kepada pc lain), lalu klik send.

· Lalu cek di PC yang anda kirim tadi, pilih menu receive, jika terkirim seperti gambar dibawah

c. Konfigurasi Client agar dapat browsing

· Klik server yang anda buat, lalu masuk kedalam menu config pilih DNS , masukkan Name sesuai yang anda inginkan pilih type record isi Addressnya sesuai IP Server, klik Add
