Wiring adalah teknik yang digunakan oleh designer jaringan tentang bagaimana cara pengkabelan dari jaringan tersebut yang akan dibuat. Seorang perancang jaringan tentu harus bisa menguasai materi ini karena hal ini akan berhubungan denganefisiensi jaringan dan juga tampilan dari jaringan itu sendiri mulai darikerapihannya, penataannya, dll.

Wiring terbagi menjadi 2 macam, diantaranya:

  1.        Wiring Vertical (Backbone Cabling)

Ruang telekomunikasi di setiap lantai dihubungkan oleh Wiring Vertical atau Backbone Cabling. Jenis wiring ini biasanya dilakukan dari lantai ke lantai sehingga setiap ruang telekomunikasi di setiap lantai harus berada langsung di atas satu sama lain untuk meminimalisir panjangnya jalan kabel.Dengan muncul dari Gigabit Ethernet dan 10 Gigabit Ethernet, kabel Fiber Optic adalah pilihan yang paling tepat untuk backbone kabel karena dapat menyediakan bandwidth sangat tinggi.

2.      Wiring Horizontal

Wiring horizontal dijalankan dari setiap workstation di suatu lantai yang sama ke ruang telekomunikasi, kemudian berakhir pada pemutusan punchdown, atau langsung ke patch panel. Di ruang telekomunikasi, peralatan jaringan seperti hub atau switch terhubung ke setiap stasiun kabel. Hub atau switch kemudian melewati sinyal komputer ke workstation lain atau ke server, atau bahkan ruang telekomunikasi lainnya untuk konektivitas utama dengan seluruh jaringan.

Meskipun tata letak fisik jaringan akan sampai batas tertentu ditentukan oleh ukuran dan jenis teknologi jaringan yang dipilih, sistem kabel adalah elemen penting dari jaringan apapun. Hal ini berlaku umum bahwa sejumlah besar kegagalan jaringan terutama disebabkan oleh masalah kabel terkait. Mendapatkan sistem kabel yang tepat, oleh karena itu, sangat penting untuk sistem komunikasi data yang efektif. Dengan kebutuhan ini dalam pikiran, pengembangan standar industri untuk kabel standar telah disertai perkembangan jaringan dan teknologi komunikasi. Nasional dan internasional telekomunikasi kabel standar yang telah diadopsi secara luas, yang semuanya didasarkan pada kabel standar Amerika ANSI / TIA / EIA. Standar telah berkembang sejak pertengahan 1980-an, dengan tujuan menciptakan sistem yang terstruktur untuk sistem komunikasi data kabel yang digunakan pada bangunan yang akan mendukung produk-produk jaringan multi-vendor dan lingkungan. Hasilnya adalah TIA / EIA 568 standar Bangunan Komersial Kabel Telekomunikasi , dirilis pada tahun 1991. / IEC 11801-Pelanggan Generik Premises Kabel standar ISO adalah standar kabel internasional berdasarkan standar kabel ANSI / TIA / EIA-568. Terkait standar Eropa termasuk EN 50173 dan EN 50174 . Standar mendefinisikan bagaimana merancang, membangun, dan mengelola sistem kabel yang terstruktur , yang berarti bahwa sistem terdiri dari sejumlah sub-sistem diskrit atau blok, masing-masing memiliki kinerja tertentu karakteristik. Blok diatur secara hirarki dalam sistem komunikasi terpadu. Sebuah workgroup LAN blok, misalnya, memiliki persyaratan-kinerja yang lebih rendah dari satu blok jaringan backbone, yang biasanya membutuhkan kabel serat optik kinerja tinggi. Standar telah berevolusi untuk mendukung teknologi jaringan berkecepatan tinggi seperti Gigabit Ethernet, dan jenis kabel canggih seperti Kategori 6 dan Kategori 7 kabel twisted pair. terstruktur kabel (kadang-kadang disebut sebagai premis kabel ) mendefinisikan sistem kabel telekomunikasi generik untuk bangunan komersial , dan terdiri dari kabel, konektor dan aksesoris yang digunakan untuk menghubungkan jaringan area dan sistem telepon peralatan lokal dalam bangunan. Rusak kabel sistem menjadi dua unsur utama, kabel horisontal dan vertikal (atau backbone ) kabel . Kabel standar terstruktur mendefinisikan media, topologi, pemutusan dan penyambungan poin, dan praktek administrasi yang akan digunakan. Beberapa kerangka acuan didefinisikan di bawah ini:

• Horisontal kabel - kabel antara semua outlet telekomunikasi di area kerja dan horisontal lintas menghubungkan (juga dikenal sebagai distributor lantai ) di lemari telekomunikasi, termasuk outlet telekomunikasi itu sendiri, titik konsolidasi opsional (atau titik transisi ) konektor, dan horisontal lintas menghubungkan. Kabel horisontal, seperti namanya, biasanya berjalan horizontal (misalnya di atas langit-langit ditangguhkan atau di bawah lantai komputer) dan tidak naik atau turun antara lantai di sebuah gedung. Jarak maksimum yang diperbolehkan antara lemari telekomunikasi dan outlet komunikasi adalah 90 meter, terlepas dari jenis kabel. Tambahan 6 meter diperbolehkan untuk kabel patch di lemari telekomunikasi dan di area kerja, tetapi panjang gabungan kabel patch ini tidak bisa melebihi 10 meter. Kabel horisontal harus empat pasangan kabel UTP 100Ω (standar terbaru tentukan Kategori 5E minimal), dua-serat 62,5 / 125-mm serat optik kabel, atau kabel multimode serat optik 50/125 mm.
• Vertikal (atau backbone) kabel - berjalan melalui lantai bangunan ( anak tangga ) atau di kampus, dan kabel yang digunakan antara lemari telekomunikasi, fasilitas pintu masuk, ruang peralatan dan bangunan, termasuk semua kabel, terminasi kabel, dan menengah dan lintas utama menghubungkan. Backbone kabel berjalan antara lemari telekomunikasi, ruang peralatan dan fasilitas pintu masuk di lantai yang sama, dari lantai ke lantai, dan bahkan antara bangunan. Standar menentukan topologi bintang hirarkis untuk backbone kabel, di mana semua kabel terpancar dari lokasi pusat disebut cross-connect utama (biasanya lemari telekomunikasi). Setiap lemari telekomunikasi atau fasilitas pintu masuk baik kabel langsung ke utama lintas menghubungkan, atau melalui perantara lintas menghubungkan. Keterbatasan jarak untuk kabel ini tergantung pada jenis kabel yang digunakan dan fasilitas menghubungkan (kabel twisted pair terbatas pada 90 meter).
• Area kerja - ruang bangunan di mana koperasi menggunakan peralatan telekomunikasi. Ini mencakup semua komponen kabel antara outlet komunikasi (soket dinding) dan peralatan telekomunikasi pengguna akhir, seperti telepon, workstation dan printer, termasuk outlet komunikasi itu sendiri. Area kerja kabel sistem dirancang untuk menjadi fleksibel, tapi masih memerlukan manajemen hati-hati. Prosedur pemasangan kabel instalasi standar terstruktur harus diamati ketika menginstal outlet area kerja, dan terminasi kabel harus dilakukan dengan menggunakan standar yang sama (T568A atau T568B) di seluruh sistem untuk menghindari masalah seperti pasangan menyeberang yang mungkin timbul jika standar dicampur. T568B standar yang lebih umum digunakan dalam aplikasi data. Standar ini mengharuskan dua outlet harus disediakan di setiap piring dinding - satu untuk suara, dan satu untuk data.
• Telekomunikasi (atau kabel) lemari - daerah tertutup, seperti ruang atau lemari, peralatan telekomunikasi perumahan, frame distribusi, terminasi kabel dan lintas menghubungkan. Dengan kata lain, semua perangkat keras yang diperlukan untuk menghubungkan kabel horizontal untuk kabel vertikal. Daerah ini sering juga rumah peralatan bantu, termasuk berkas server jaringan. Setiap bangunan harus memiliki minimal satu kabel lemari, dan standar merekomendasikan satu per lantai. Ukuran lemari khusus juga dianjurkan, tergantung pada ukuran area layanan. Harus ada ruang yang cukup untuk tenaga pelayanan untuk melakukan pemeliharaan dan melaksanakan tugas-tugas lain, serta untuk semua hardware yang dibutuhkan.Pencahayaan, pasokan listrik dan kondisi lingkungan juga harus memenuhi persyaratan yang ditentukan oleh standar.
• Peralatan kamar - ruang yang rumah membangun sistem telekomunikasi seperti PBXs, server, switch dll, dan penghentian mekanik dari sistem kabel telekomunikasi. Hal ini dianggap berbeda dari lemari telekomunikasi karena kompleksitas komponen itu rumah. Ruang peralatan baik dapat mengambil tempat dari lemari telekomunikasi atau menjadi fasilitas terpisah.Fungsi ruang peralatan bahkan mungkin dimasukkan dalam lemari kabel. Ruang peralatan menyediakan titik terminasi untuk vertikal (backbone) kabel yang terhubung ke satu atau lebih lemari telekomunikasi. Hal ini juga dapat menjadi titik cross-koneksi utama untuk seluruh fasilitas. Dalam lingkungan kampus, setiap bangunan dapat memiliki ruang sendiri peralatan, yang peralatan lemari telekomunikasi terhubung, dan peralatan di ruangan ini kemudian dapat terhubung ke fasilitas kampus pusat yang menyediakan utama lintas menghubungkan untuk seluruh kampus.
• Fasilitas pintu masuk - berisi pintu masuk layanan telekomunikasi ke gedung, dan mungkin juga mengandung koneksi backbone kampus-lebar. Hal ini juga berisi titik demarkasi jaringan , yang merupakan interkoneksi untuk fasilitas telekomunikasi pertukaran operator lokal. Titik demarkasi biasanya 12 inci dari mana fasilitas pengangkut memasuki gedung, tapi carrier dapat menunjuk sebaliknya.
• Administrasi kabel - ini adalah proses yang meliputi seluruh aspek kegiatan premis kabel yang berhubungan dengan mendokumentasikan, mengelola, dan pengujian sistem, serta kompilasi dan mempertahankan rencana arsitektur untuk sistem.

Elemen kabel terstruktur

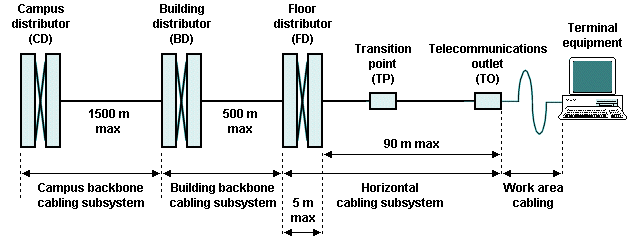

Diagram di bawah ini menunjukkan hubungan antara unsur-unsur kabel horizontal dalam sistem kabel terstruktur untuk kedua lintas menghubungkan dan interkoneksi pengaturan. Dalam kedua kasus, link permanen adalah gerai telekomunikasi (TO), yang kabel horisontal , dan interkoneksi horisontal (patch panel). Sebuah titik transisi opsional (TP) diperbolehkan dalam 90 meter dari kabel horizontal.

Elemen kabel horisontal

The channel adalah kabel area kerja (memimpin Patch) dari peralatan terminal ke stopkontak terminal, link permanen sebagaimana telah dijelaskan, kabel patch menghubungkan dua patch panel, dan kabel peralatan akhir ke peralatan LAN. Penggunaan dua patch panel (a cross-connect ) adalah opsional. Dalam banyak sistem, hanya satu yang digunakan (suatu interkoneksi ). Perhatikan bahwa dalam versi interkoneksi, panjang gabungan maksimum kabel patch A dan B adalah 10 meter. Dalam pengaturan lintas menghubungkan, panjang gabungan maksimum kabel patch A, B dan C juga 10 meter.

Beberapa persyaratan dan rekomendasi

• Link permanen tidak boleh melebihi 90 meter.
• Panjang gabungan dari kabel patch di saluran apapun tidak boleh melebihi 10 meter.
• Seharusnya tidak ada lebih dari dua tingkat lintas menghubungkan pada backbone tersebut. Hal ini memungkinkan horisontal lintas menghubungkan antara kabel horizontal dan tulang punggung pembangunan, dan menengah lintas menghubungkan antara backbone bangunan dan tulang punggung kampus, dengan semua kabel kampus terminating di utama lintas menghubungkan.
• Sebanyak 2000 meter dari backbone kabel dapat digunakan, terdiri dari hingga 500 meter dari backbone bangunan dan 1500 meter dari backbone kampus.
• Kampus kabel link fasilitas komunikasi di gedung-gedung yang berbeda dan mungkin menjadi serat optik.
• Minimal satu umpan silang mendatar terhubung (atau lantai distributor ) harus disediakan untuk setiap lantai (satu per 1.000 m ² ruang kantor dianjurkan). Satu outlet telekomunikasi harus disediakan pada setiap area kerja. Minimal dua per 10 m ² ruang lantai dianjurkan.

Backbone kabel (termasuk kampus kabel) dan kabel horisontal

Rekomendasi Kabel
Horisontal	Vertikal
100Ω 4-pair kabel UTP direkomendasikan, karena memiliki biaya yang relatif rendah dan mendukung berbagai aplikasi. Ditingkatkan Kategori 5 (Cat5e) adalah spesifikasi minimum yang disarankan, karena akan mendukung kecepatan data hingga 1 Gbps. Banyak instalasi baru sekarang menggunakan Kategori 6 kabel untuk mendukung aplikasi-bandwidth tinggi saat ini dan masa depan. 150Ω 2-pair STP umumnya digunakan untuk aplikasi Token Ring, meskipun karena bandwidth diperpanjang itu juga dapat digunakan untuk aplikasi video broadband hingga 300 MHz, atau untuk 155-Mbps ATM. Kabel Coaxial tidak dianjurkan untuk kabel horizontal.	Kabel optik fiber, meskipun keduanya lebih mahal lebih sulit untuk menginstal daripada jenis lain dari kabel, adalah media transmisi yang direkomendasikan untuk backbone kabel, karena menawarkan transmisi kecepatan tinggi, bandwidth yang tinggi, dan membawa data jarak jauh lebih besar daripada kabel tembaga.Hal ini juga kebal terhadap interferensi elektromagnetik, dan cenderung memerlukan penggantian (serat juga dapat digunakan untuk jaringan kabel horisontal berjalan melebihi 100 meter). 100Ω 4-pair kabel UTP juga dapat digunakan dalam kabel vertikal pendek-menengah jarak suara dan jaringan data. 150Ω 2-pair STP dapat digunakan untuk jaringan Token Ring. 50Ω 10Base2 kabel koaksial diakui oleh standar TIA / EIA sebagai pilihan yang cocok untuk jaringan kabel vertikal ekonomis, tetapi jarang, jika pernah, digunakan dalam instalasi baru .
